고정도표면파탐사
-
- 고정도표면파탐사란
-
- -지반의 지표부근을 지나는 표면파(레일리파)를 다채널에서 측정,해서하여 약 25m정도까지의 지반의 P파, S파속도를 2차원단면으로 화상화하는 기술 - 지반의 S파 속도는 지반강성율에 직접 관계되는 값으로서 지반의 동적특성의 파악, 검토 등에 필수불가결한 파라메타이나, 표면파탐사를 이용하는것으로부터 광범위한 지역의 S파 소도구조를 비교저 간단한 방법으로 측정할 수 있고 획득한 데이터의 신뢰도가 높다. 예를 들어 진원의 중심 주파수가 모두 100Hz라고 가정할 때 P파와 S파의 속도가 각각 100m/s, 200m/s이면 파장(속도/주파수)은 각각 10m, 2.5m가 되고, 해상도 (파장의 1/4:Sheriff, 2002)는 각각 2.5m, 0.5,m가 된다. 따라서 S파를 이용한 탐사가 P파를 이용한 탐사보다 5배정도 해상도가 상승되어나타난다.
-
- 조사목적 및 대상
-
- -택지/단지조성을 위한 원지방조사
- -각종 성토체의 건전도 평가(아스팔트, 콘크리트 포장체에도 적용가능)
- -연약지반 개량 시 개량영역 평가와 지반강도증가의 과정 파악
- -암반분류 및 절리 예측
- -내진해석관련 설계입력치 조사 등
-
- 조사 예
-

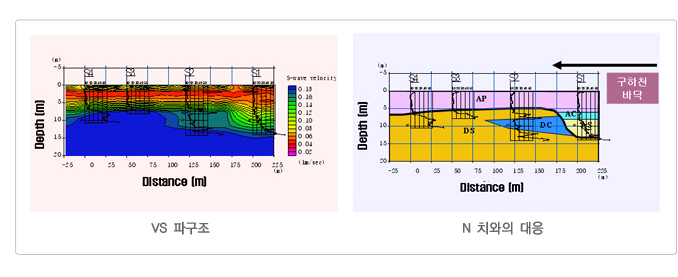

표면파탐사를 통해 얻은 Vs구조로부터 175m지점에서 연약층이 상대적으로 두껍게 퇴적되어 있는 것을 알았고, 시추조사를 통해 충적퇴적물이 존재를 정확히 예측하였다.
