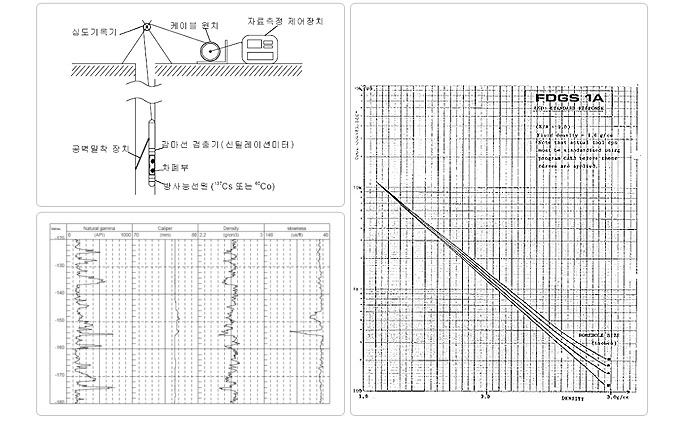

방사선의 일종인 감마선은 물질에 방사되면 상호작용(콤프톤 산란이나 광전효과 등)을 일으켜 그 에너지가 감쇠한다. 컴프톤산란현상은 물질의 밀도에 비례하고, 이현상을 이용하여 지층의 밀도를 구하는것의 감마의 밀도를 구하는 것.

적용대상

성토나 사면, 연약 지반에 대한 동적 지반조사에 만힝 사용 각종 지반 정수를 결정할때 필요한 정밀조사단계나 성토등의 시공 상황의 판정에 관련한 시공 중의 조사에 적용

과업흐름도

• 검층계획수립

• 현장물리검증

• 자료처리 및 해석

• 보고서 작성

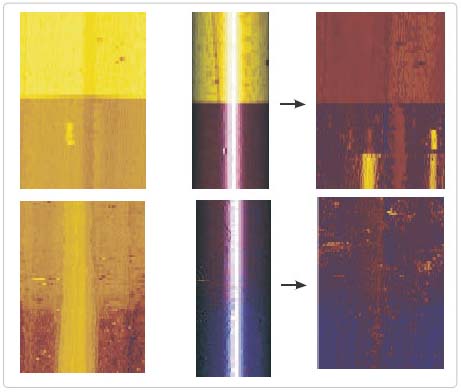

시추공 영상촬영(BOREHOLE IMAGING)은 비교적 최근에 상용화되어 많이 사용되기 시작한 시추공 검층 기술로, 시추공 내부를 여속적으로 영상 촬영하여 불연속면의 분포, 주향 및 경사, 틈새크기 등의 측정이 주 목적이며, 암층구분, 퇴적암의 층리 및 엽리, 관입암맥 파악 등 부가적 정보도 얻을 수 있다. 기술측정 원리에 따라 초음파를 사용한 ABI(Acoustic Borehole Imager)와 광원을 이용하는 OBI(OpticalBoreHole Imager OR BIPS)로 나눌수있다.

불연속면, 파쇄대, 단층대의 각종 지질 정보파악이 가능하고, 특히 OBI의 경우 시추공벽의 색깔을 그대로 재현함으로써 불연속뿐만 아니라 암층구분에 유용

적용대상

지반의 층서구조, 단층(특히 숨은 활성단층등), 퇴적층 밑에 있는 기반암 표면의 형태등에
대한 지질구조 조사 및 지반 물성조사 또는 비교적 규모가 큰 공동이나 폐갱도 조사.

과업흐름도

• 탐사계획 수립

• 자료 획득

• 자료처리 및 해석

• 보고서 작성
